回路电阻测试仪 性能特点1、测试电流大，完全符合有关测试接触电阻的标准要求。2、测试电流来自高精度的开关式恒流电源，无需人工调节，测试迅速准确。3、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。4、测试速度快，USB接口可PC机连接，上传试验数据。5、长时间工作，设有过热保护电路，仪器可靠稳定。6、操作简便，重量轻。四、技术指标1、测试电流：型号 测试电流500A 100A、200A、300A、500A600A 100A、200A、300A、600A2、测量范围：型号 测试电流 测量范围500A 100A 1-3000μΩ200A 300A 500A 600A 100A 200A 300A 600A 3、小分辨率：0.01μΩ4、准确度：0.5％±0.5μΩ 5、输出电压：5V6、工作方式：可设置输出时间7、电源：AC220V±10％ 50Hz8、消耗功率：型号 功率500A ≤3000W600A ≤3500W9、使用温度：-20℃～40℃10、相对湿度：≤80％RH，不结露11、重量:

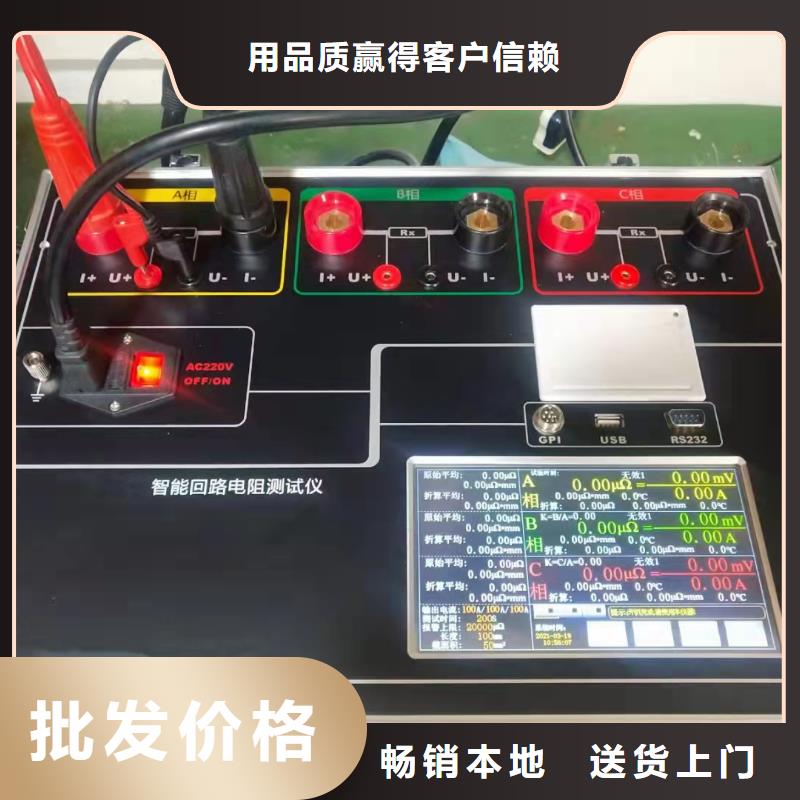

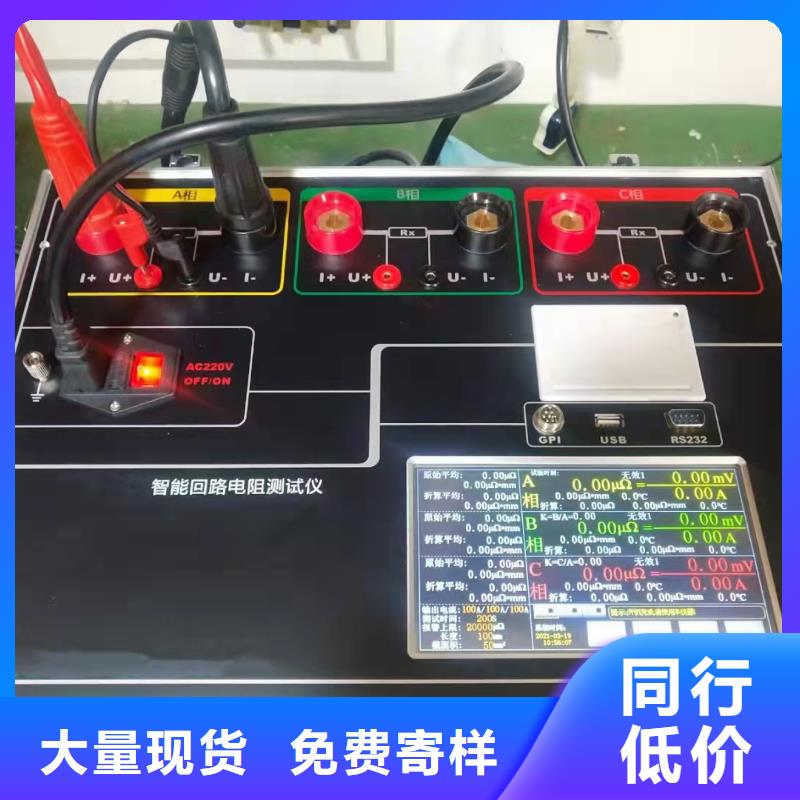

回路电阻测试仪 仪器操作及功能介绍回路电阻测试仪仪器面板如图一所示：1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。2、I＋、I-：为电流输出端子，通过专用测试线为试品提供恒定电流。3、U＋、U-：为试品电压信号的输入端子。4、显示器：显示测试结果，接触电阻值和输出电流值。5、复位键：整机初始化，仪器处在准备状态。6 ：仪器的保护接地端。图一 回路电阻测试仪面板六、测试与操作方法1、接线方法：如图二所示，将专用测试线按照颜色红对红，黑对黑，粗的电流线接到对应的I＋、I-接线柱扭紧，细的电压线接到对应的U＋、U-接线柱扭紧，两把夹钳夹住被测试品的两端。图二 测试接线图注意：测试钳的全部连接面应与试品可靠接触2、开机界面：打开电源开关，显示屏上会显示如图三界面，停留大约数秒会自动跳过进入主界面。图三 开机界面图四 键盘3、主界面：主界面显示如图五。按 键选择功能，按OK键进入功能菜单。图五 主界面4．测试：主界面选择开始测试后，进入电流选择界面如图六，按OK键选择测试电流或测试时间， 键选择测试电流或设置测试时间，请参考相应的量程范围，选择合适的电流。按ESC退回主界面，开始测试按钮反显时，按OK键开始测试，同时提示“正在测试……”。测试结果显示如图按 键选择打印或者保存，按ESC键退回主界面。本仪器具有自动停止测试功能。根据设置时间测试会自动停止。同样，按 键选择打印或者保存，按ESC退回主界面。图六 图七5．数据查询：主界面选择数据查询后，进入查询界面如图八。按 键选择确认功能，按ESC键退回主界面，按OK键执行所选功能。：用于翻页。打印：打印数据查询中保存的测试结果。

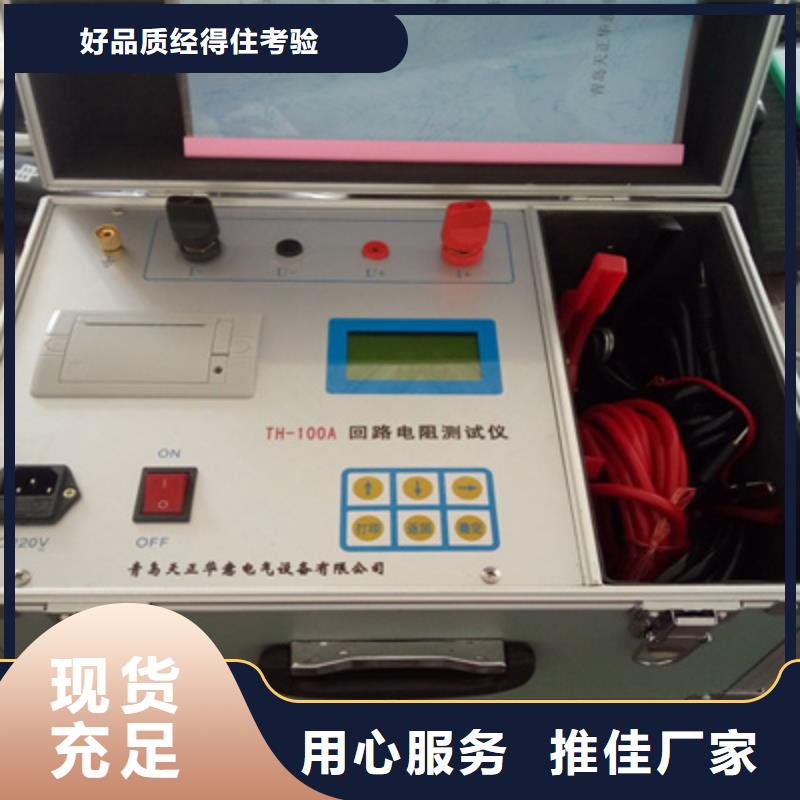

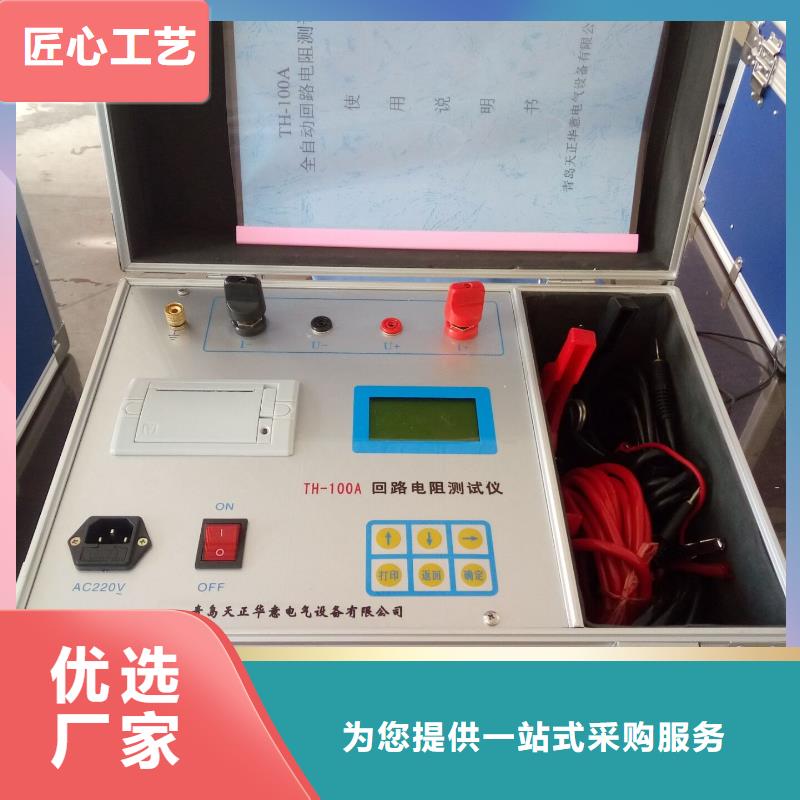

回路电阻测试仪 目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。TH-100A回路电阻测试仪是根据中华人民共和国电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用标准的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。二、用途TH-100A回路电阻测试仪适用于高压开关接触电阻（ 回路电阻 ）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。三、性能特点(1)大电流：采用电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。(2)抗干扰能力强：在严重干扰条件下，液晶屏一位数据能稳定在±1个字范围内，读数稳定，重复性好。(3)使用寿命长：全部采用高精度电阻，有效的环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。(4)携带方便：体积小、重量轻。
